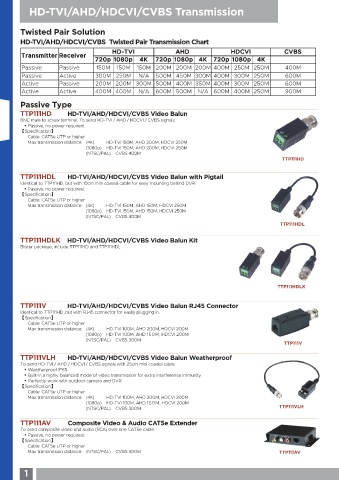

HD-TVI/AHD/HDCVI/CVBS Transmission



        Twisted Pair Solution
        HD-TVI/AHD/HDCVI/CVBS  Twisted Pair Transmission Chart
                                         HD-TVI                AHD                HDCVI              CVBS
         Transmitter Receiver
                                  720p  1080p  4K       720p  1080p  4K  720p  1080p  4K
         Passive      Passive      150M  150M  150M 200M  200M  200M  400M  250M  250M               400M
         Passive      Active       300M  250M     N/A  500M  450M  300M  400M  300M  250M            600M
         Active       Passive      200M  200M  300M  500M  400M  350M  400M  300M  250M              600M
         Active       Active       400M  400M  N/A  600M  500M  N/A  600M  400M  250M                900M

        Passive Type
        TTP111HD         HD-TVI/AHD/HDCVI/CVBS Video Balun
        BNC male to screw terminal. To send HD-TVI / AHD / HDCVI / CVBS signals.
         • Passive, no power required.
        【Specification】
           Cable: CAT5e UTP or higher
           Max transmission distance:   (4K)          HD-TVI 150M, AHD 200M, HDCVI 250M
                               (1080p)    HD-TVI 150M, AHD 200M, HDCVI 250M
                               (NTSC/PAL)    CVBS 400M
                                                                                                    TTP111HD


        TTP111HDL       HD-TVI/AHD/HDCVI/CVBS Video Balun with Pigtail
        Identical to TTP111HD, but with 10cm mini coaxial cable for easy mounting behind DVR.
         • Passive, no power required.
        【Specification】
           Cable: CAT5e UTP or higher
           Max transmission distance:   (4K)          HD-TVI 150M, AHD 150M, HDCVI 250M
                               (1080p)    HD-TVI 150M, AHD 150M, HDCVI 250M
                               (NTSC/PAL)    CVBS 400M
                                                                                                   TTP111HDL


        TTP111HDLK    HD-TVI/AHD/HDCVI/CVBS Video Balun Kit
        Blister package, include TTP111HD and TTP111HDL






                                                                                                  TTP111HDLK


        TTP111V            HD-TVI/AHD/HDCVI/CVBS Video Balun RJ45 Connector
        Identical to TTP111HD ,but with RJ45 connector for easily plugging in.
        【Specification】
           Cable: CAT5e UTP or higher
           Max transmission distance:   (4K)          HD-TVI 100M, AHD 200M, HDCVI 200M
                               (1080p)    HD-TVI 100M, AHD 150M, HDCVI 200M
                               (NTSC/PAL)    CVBS 300M
                                                                                                     TTP111V

        TTP111VLH       HD-TVI/AHD/HDCVI/CVBS Video Balun Weatherproof
        To send HD-TVI / AHD / HDCVI / CVBS signals with 25cm mini coaxial cable
         • Weatherproof IP65
         • Built-in a highly balanced mode of video transmission for extra interference immunity.
         • Perfectly work with outdoor camera and DVR
        【Specification】
           Cable: CAT5e UTP or higher
           Max transmission distance:   (4K)          HD-TVI 100M, AHD 200M, HDCVI 200M
                               (1080p)    HD-TVI 100M, AHD 150M, HDCVI 200M
                               (NTSC/PAL)    CVBS 300M                                             TTP111VLH

        TTP111AV          Composite Video & Audio CAT5e Extender
        To send composite video and audio (RCA) over one CAT5e cable
         • Passive, no power required.
        【Specification】
           Cable: CAT5e UTP or higher
           Max transmission distance:   (NTSC/PAL)    CVBS 300M                                    TTP111AV
